USB poort vervangen Mio Cyclo

Een Cyclo 215 kwam binnen voor USB poort vervanging.

De print is uit de Mio gehaald om overal bij te kunnen. De batterij gaat eruit, het scherm en screen digituzer worden ontkoppeld en de aan-uit schakelaar (2 draadjes) worden losgesoldeerd. Wat overblijft is dan alleen de print van de Cyclo

Wij hadden al gezien dat dze poort echt stuk was. Een USB kabel paste er niet meer in.

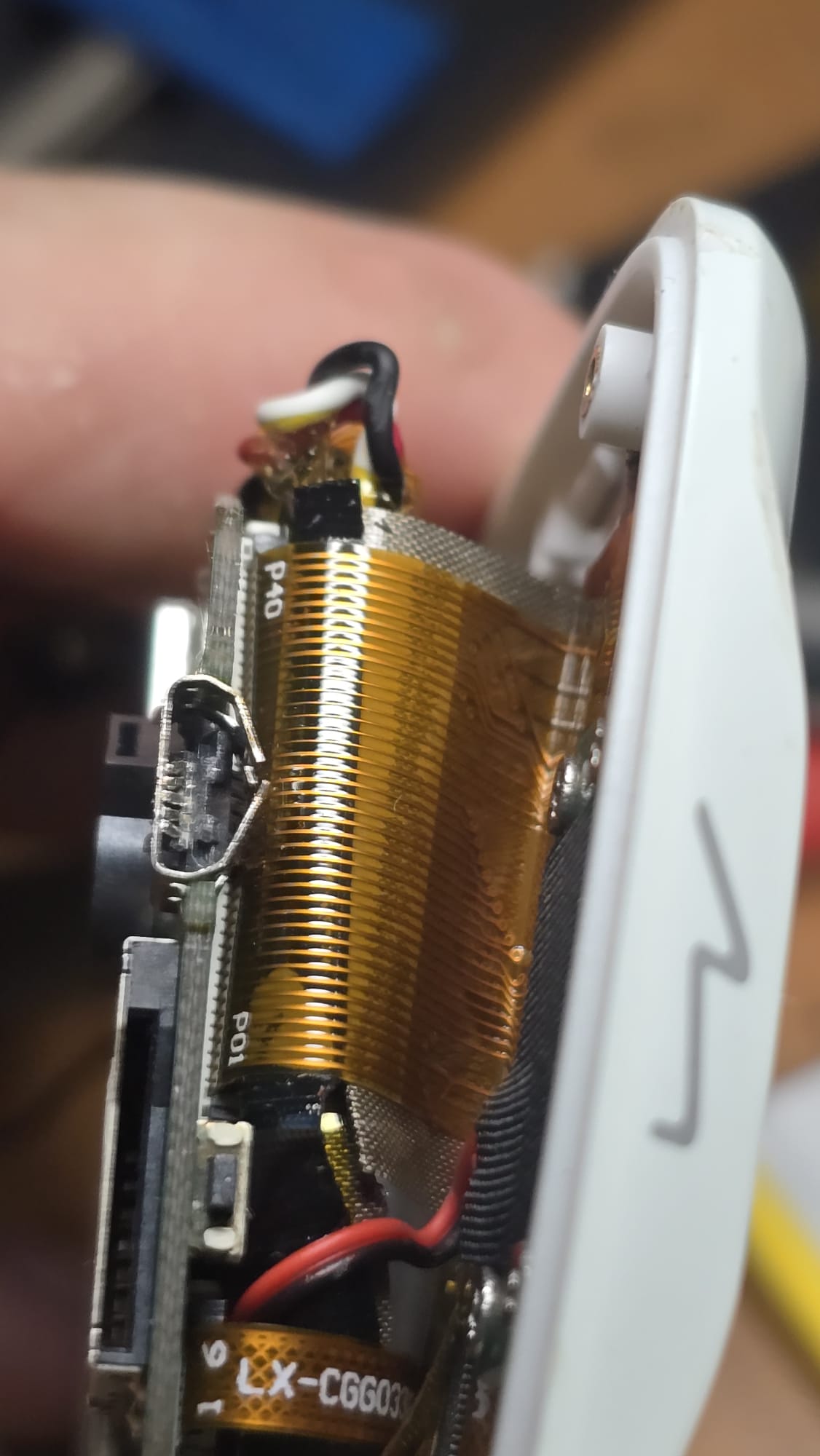

Aan de andere kant van de print zien we dat de stekker naar binnen is gekomen en zit erg dicht tegen de flatcable van het scherm. Gelukkig geen schade.

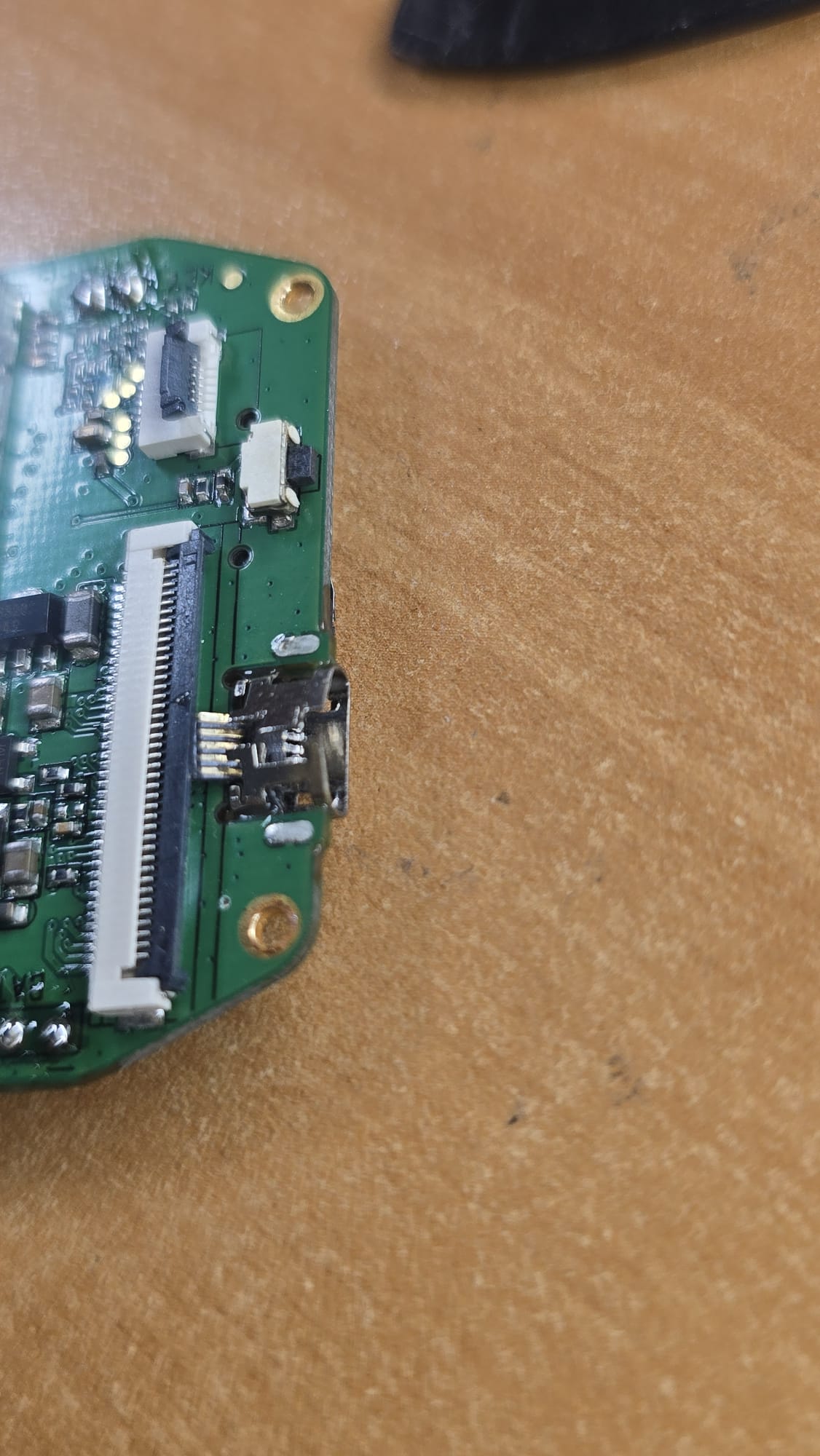

USB poort verbogen en de contacten zijn niet meer te zien.

Contacten van de USB poort zijn in het toestel gekomen bij de flatcable connector.

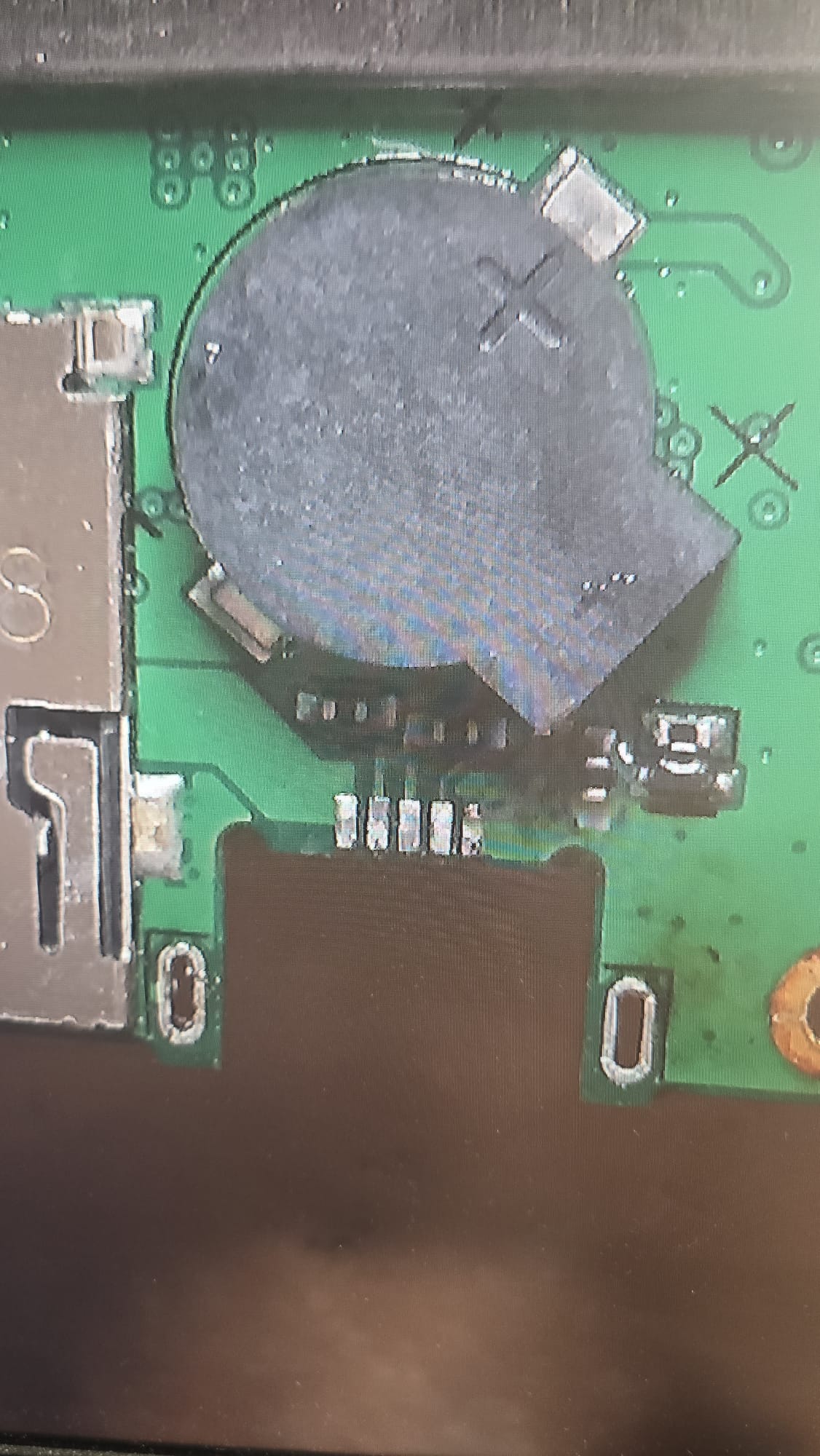

De USB poort en de contacten zijn geheel verwijderd, gelukkig is de print niet beschadigd, ook zie je hier duidelijk dat de USB een 5 pins connector is.

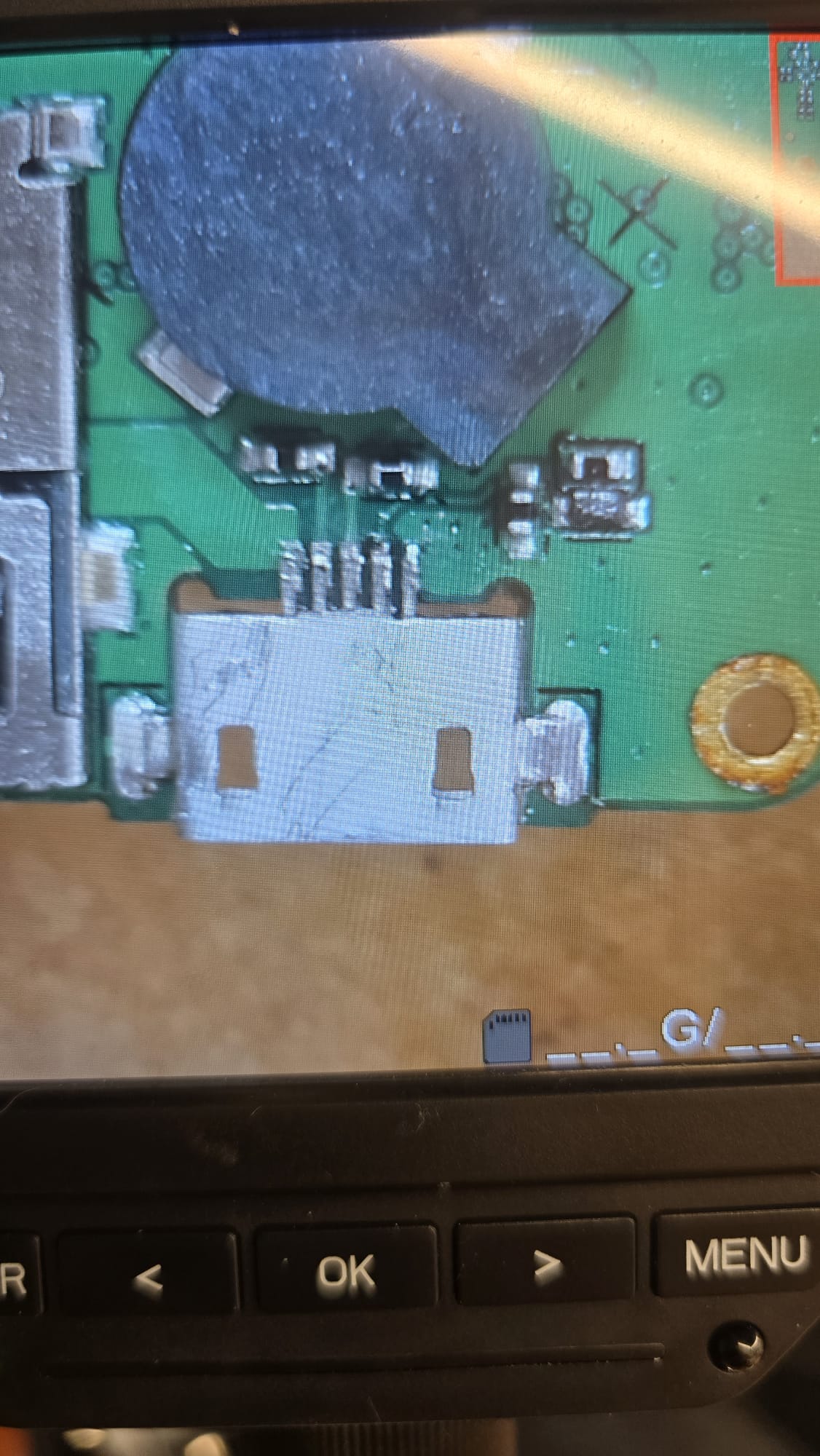

De nieuwe USB poort is erin gesoldeerd en zit goed vast, terug naar de klant.
